怎么用SolidWorks拉伸切除建?；?/h1>

浏览：12日期：2024-01-31 09:52:09

下面给大家介绍的是怎么用SolidWorks拉伸切除建?；迹咛宀僮鞑街枞缦拢?

1、打开Solidworks2016软件，点击新建图标，选择零件，点确定。

2、点击右视基准面，选择拉伸凸台，效果如下：

3、使用直线工具，再尺寸约束绘制下面的草图，然后退出草图。效果如下：

4、设置凸台拉伸，给定深度为45mm，点击确定。

5、选择前视基准面，点击拉伸凸台。

6、绘制一个三角形，上面倒R16mm的圆角，捕捉圆角的圆心，绘制一个直径16MM的圆。

7、退出草图，设置凸台拉伸，设置给定深度为10mm。点击确定。

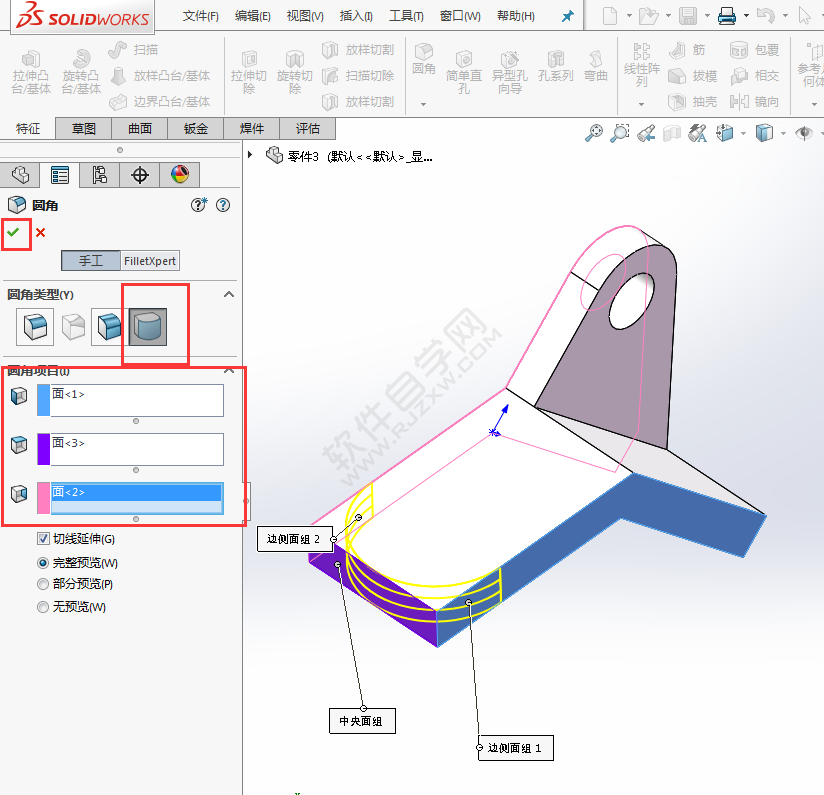

8、点击例圆角工具，选择圆整完全。选择三个面。

9、选择拉伸切除，选择实体的表面。效果如下：

10、点击直糟口，绘制一个20x16mm的直糟口出来，效果如下：

11、退出草图，设置切除为完全贯穿。点击确定。

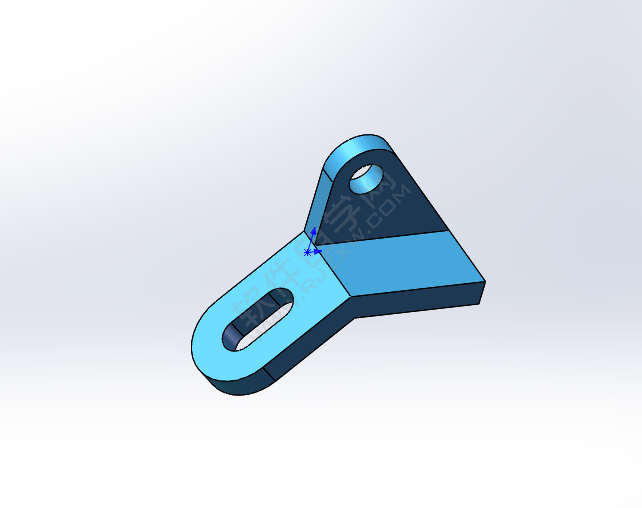

12、然后给零件上色就好了，效果如下：

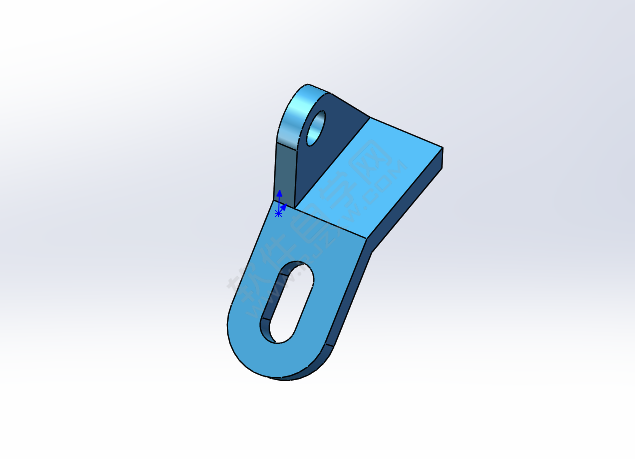

旋转一个视角看看。很简单哦！

以上就是怎么用SolidWorks拉伸切除建模画图，希望大家喜欢，请继续关注优爱好网。
