下面给大家分享的是SolidWorks用加筋、拉伸、切除对象画图的方法，具体步骤如下：

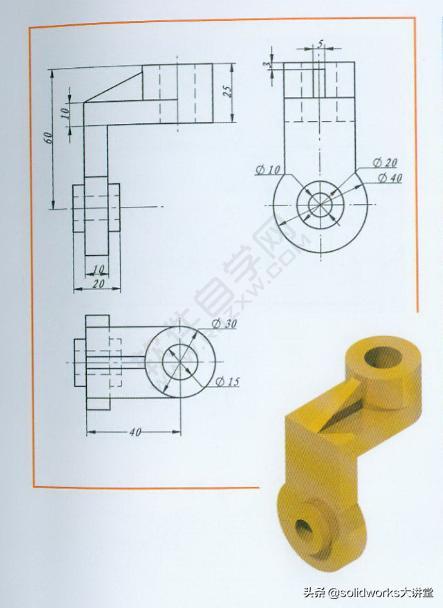

看看零件图纸，都是用拉伸凸台，切除拉伸，筋功能完成。

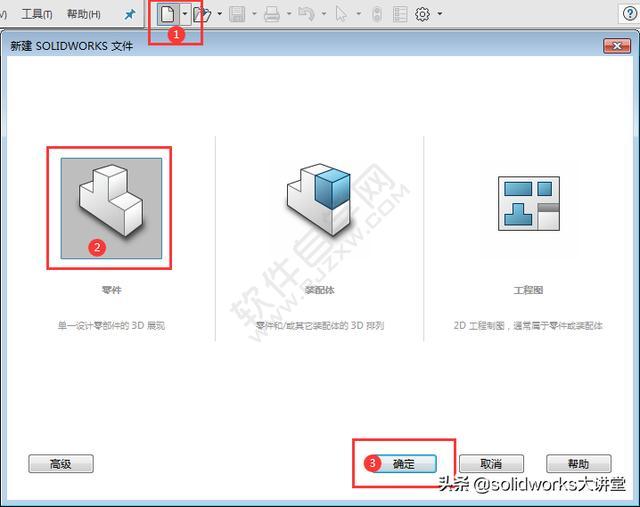

1、打开Solidworks软件，点击新建零件，点击确定。

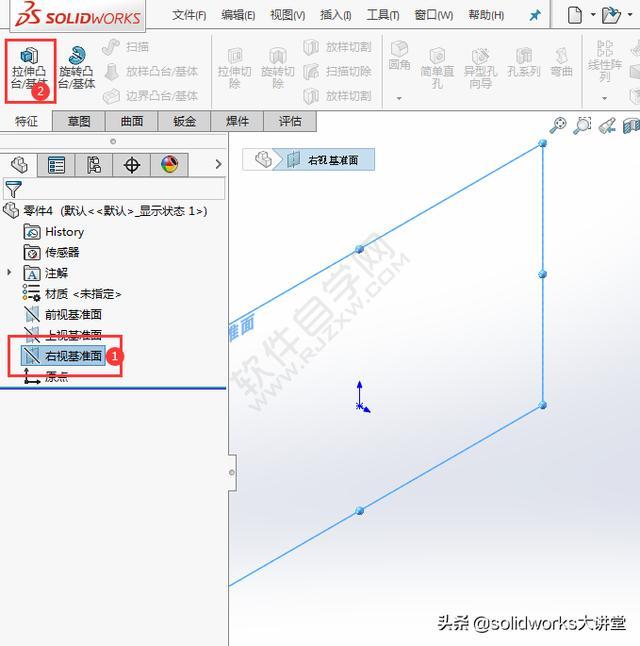

2、选择右视基准面，点击拉伸凸台。

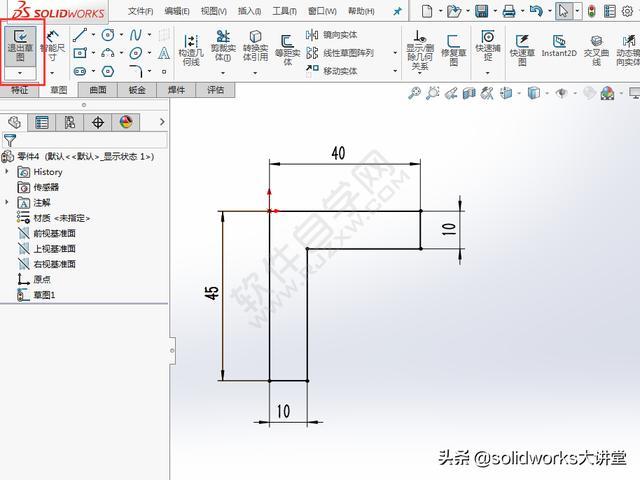

3、使用直线工具，绘制下面草图。

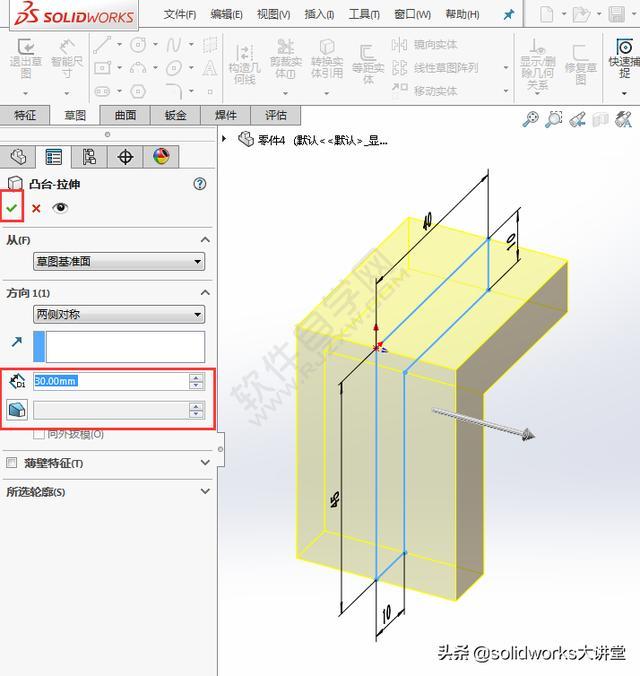

4、设置两侧对称30mm的拉伸。

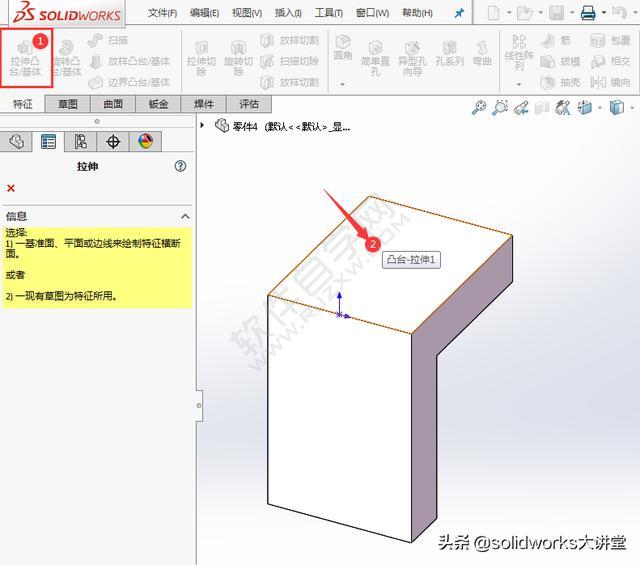

5、选择实体表，点击拉伸凸台。

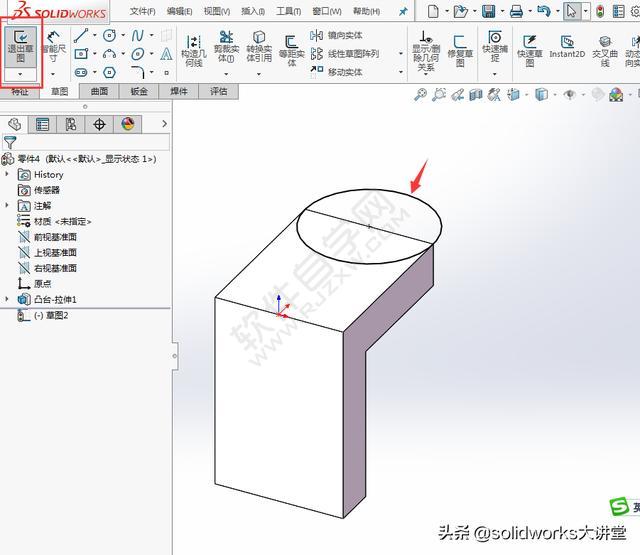

6、绘制一个30mm的圆，退出草图。

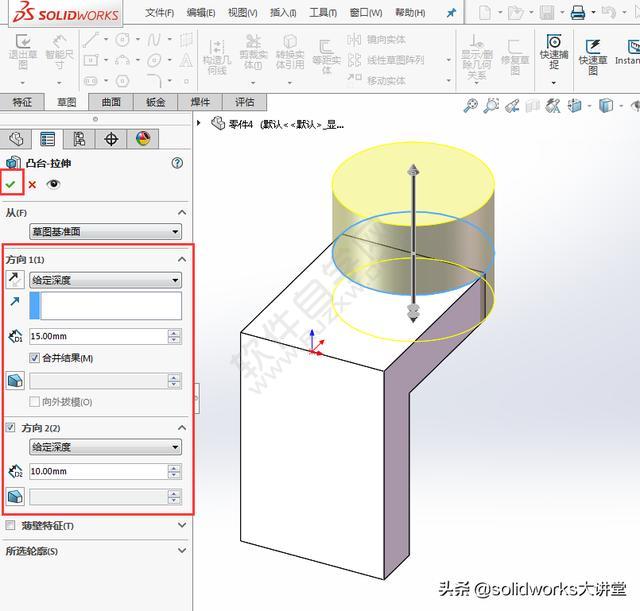

7、设置方向1：15mm，向上，设置方向2：10mm，向下。

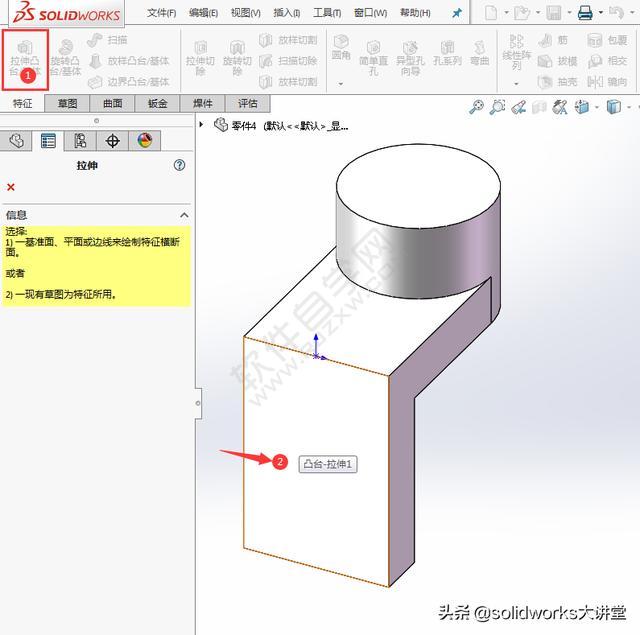

8、同样选择实体的面，点击拉伸凸台。

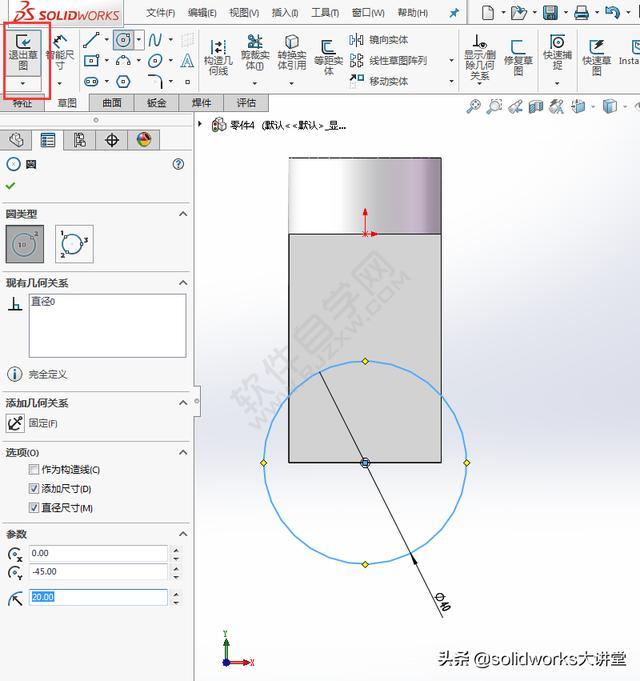

9、绘制直径为40mm的圆，退出草图。

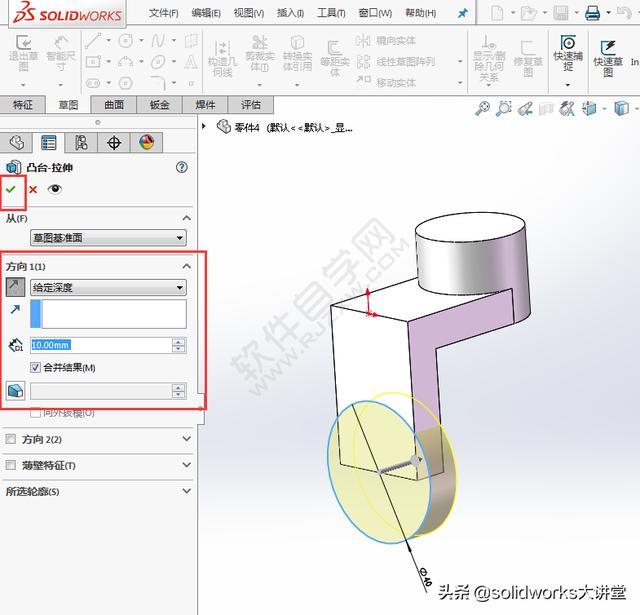

10、向后拉伸，给定深度为10mm。

11、选择实体的表，绘制一个直径为20mm的圆，退出草图。

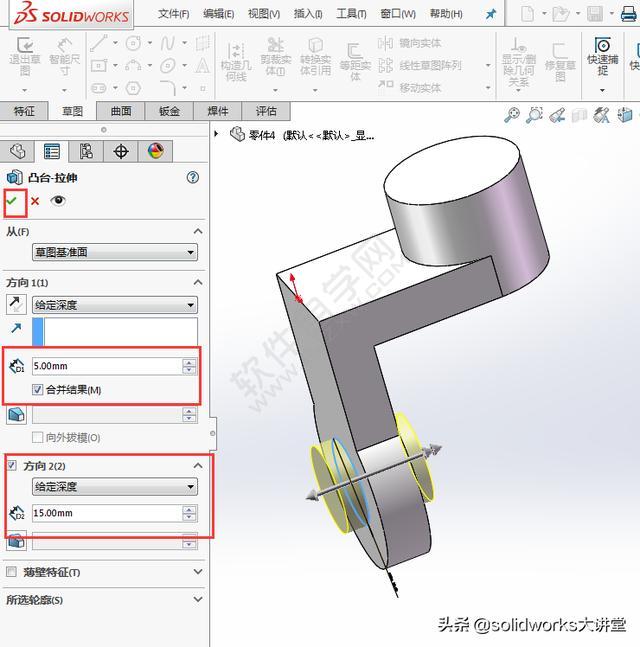

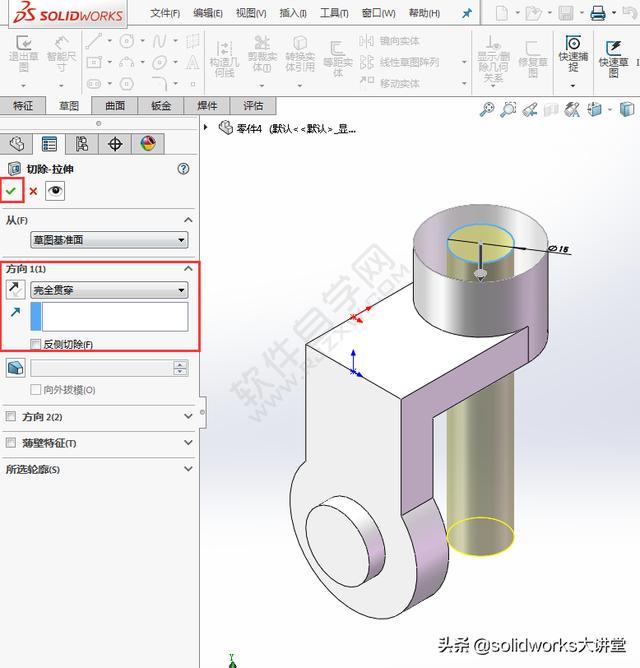

12、设置方向1为5mm，方向2为15mm。点击确定。

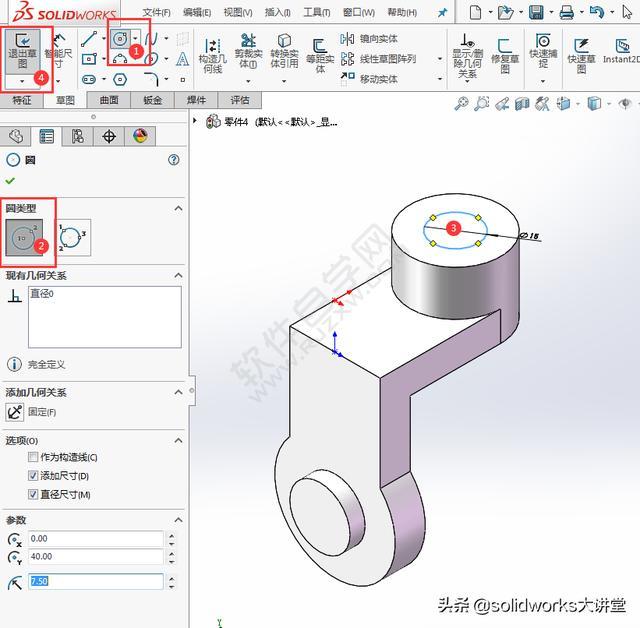

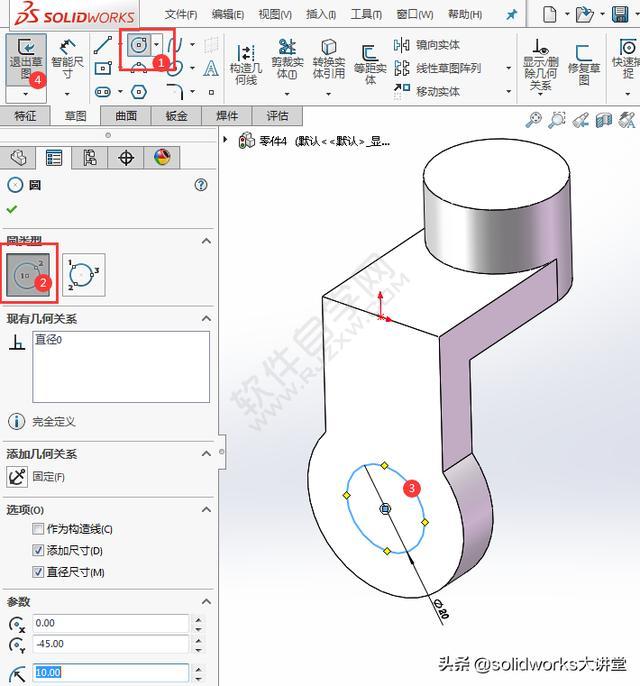

13、选上实体面，绘制一个直径15mm的圆。退出草图。

14、设置拉伸切除，方向为完全贯穿。

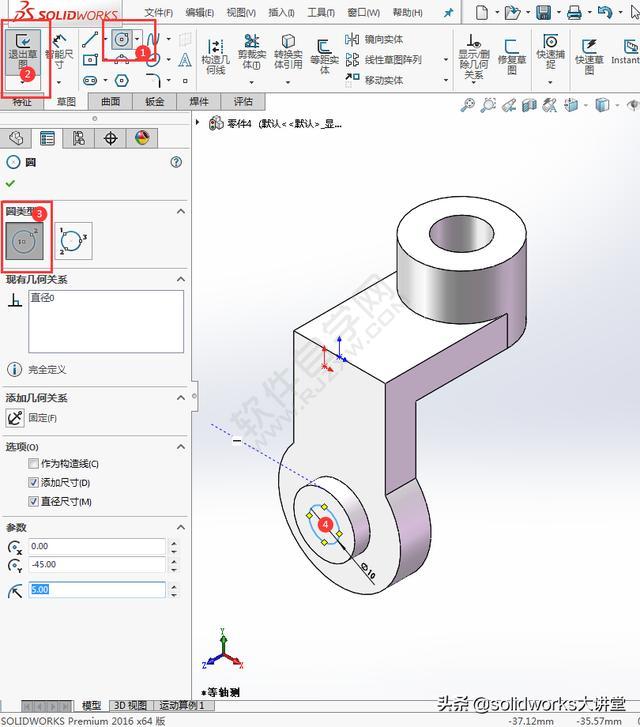

15、同样的方法，在实体表，绘制直径10mm，退出草图。

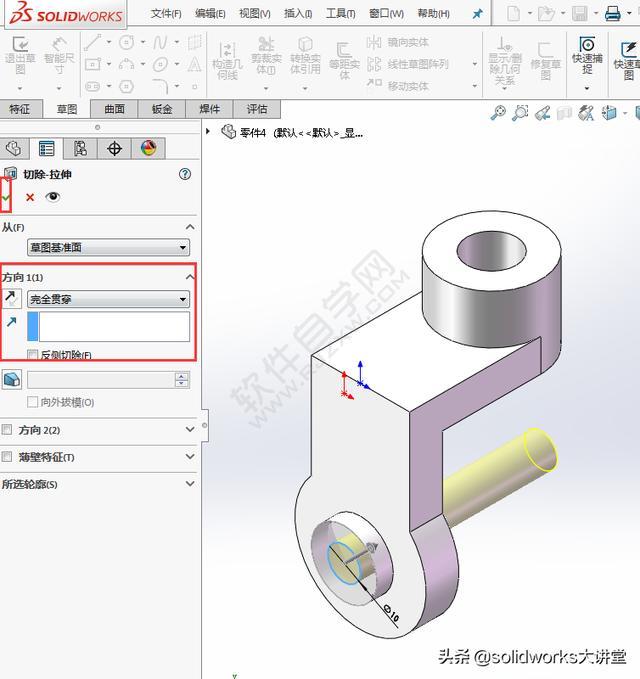

16、一样的设置切除拉伸，设置完全贯穿。

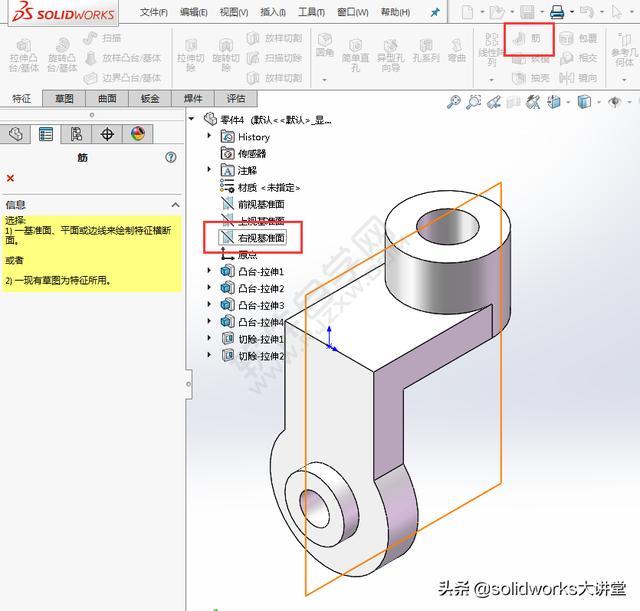

17、点击筋工具，选择右视基准面。

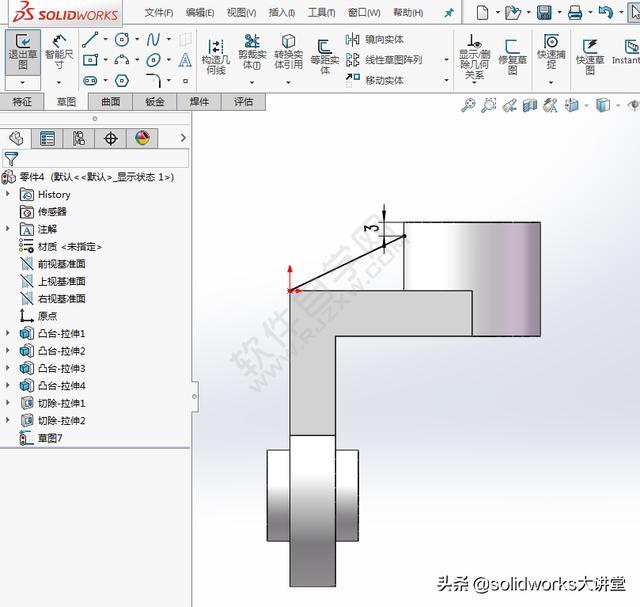

18、绘制一条斜线出来。

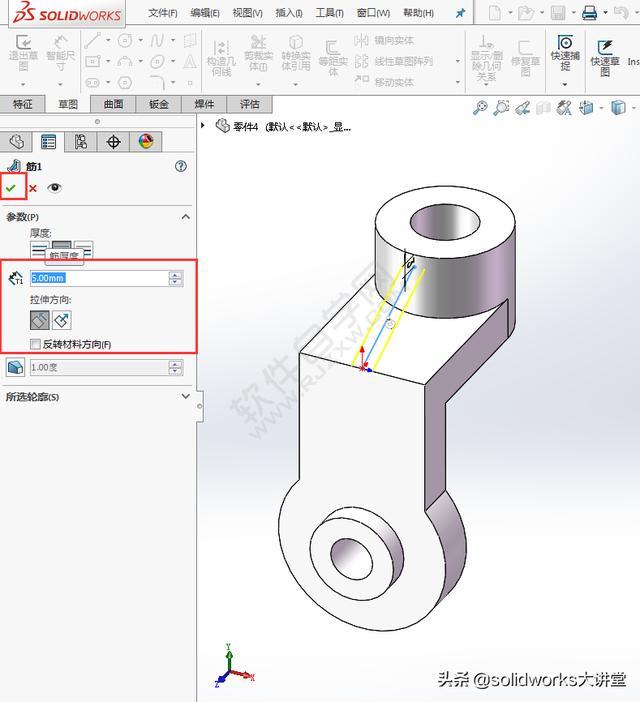

19、设置筋的能数，点击确定。

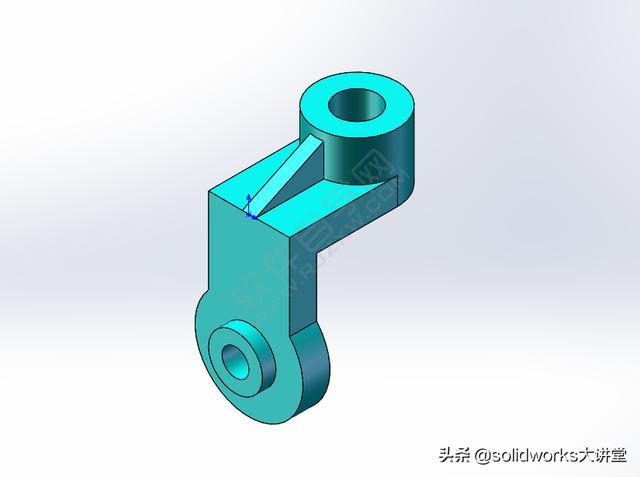

这样零件就创建好了。

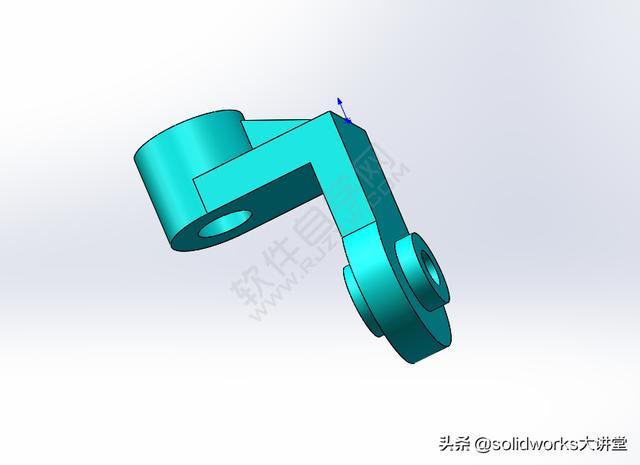

另一个角度的效果。

以上就是SolidWorks用加筋、拉伸、切除对象画图，希望大家喜欢，请继续关注优爱好网。
